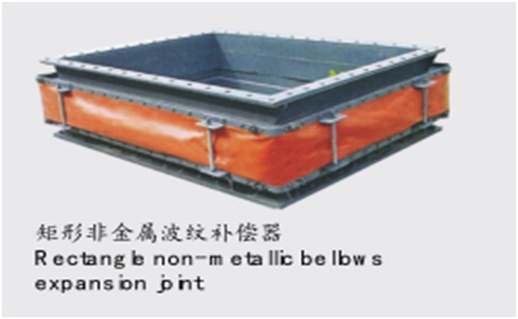

矩形非金屬波紋補償器

該類膨脹節主要應用于矩形截面的管道、容器設備上，如風機進出口管道、鍋爐煙氣管道以及表面冷凝器上，其特點是截面大、壓力低，溫度高。是良好的系統三維熱補償元件。

因矩形截面較大，總體剛度，強度較小，須設置加強件。此外，還應加導向結構，當a、b邊長尺寸更大時，這種導向結構數量會更多，以保證膨脹節工作時活動自如，正確吸收熱位移；如果是法蘭聯接，則沿法蘭框架還須設置若干支撐件，用以支撐整個膨脹節的重量，形成一個活動框架，既提高整個膨脹節結構的剛性，穩定性和可靠性，又可減少波紋管的橫向彎曲應力和撓度。在運輸過程當中，為保證膨脹節的安全性，還須設置若干個裝運保護支架（或拉桿），當膨脹節在現場安裝完畢之后再予以拆除，保證膨脹節在工作環境下具有補償位移的能力。
